技术参数
名称：坩埚电阻炉
电压：380V
功率：60KW
坩埚尺寸：φ 500×600
熔铝量：150Kg
额定温度：950度

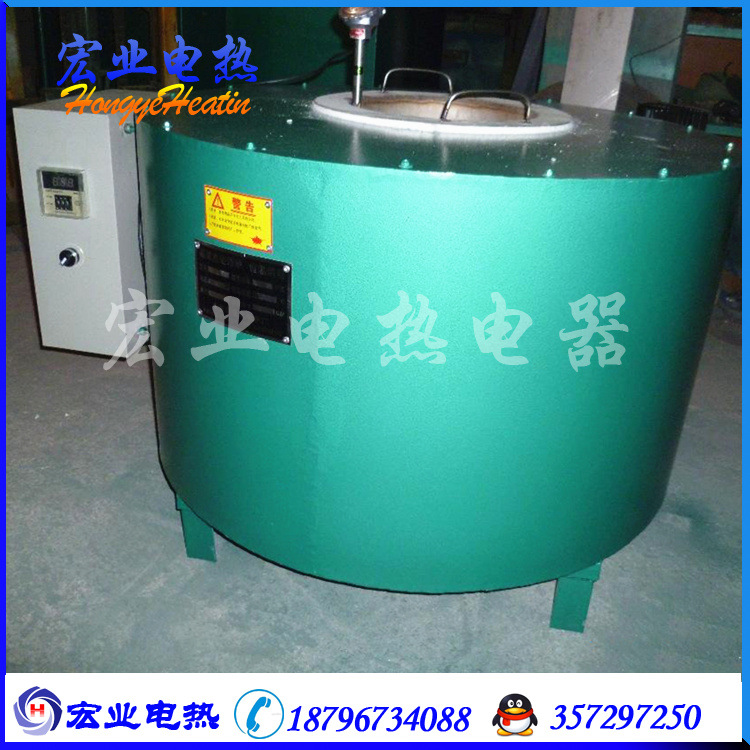

产品图片
结构示意图
常用规格参数
型号规格 | 工作尺寸(mm) | 加热功率(kw) | 额度温度(℃) | 电源 | 备注 |
相数 | 电压 | 熔铝量kg |
GR-20-8 | 坩埚尺寸φ 300×430 | 20 | 950 | 3 | 380 | 54 |
GR-45-8 | 坩埚尺寸φ 450×450 | 45 | 950 | 3 | 380 | 100 |
GR-60-8 | 坩埚尺寸φ 500×600 | 60 | 950 | 3 | 380 | 150 |
GR-75-8 | 坩埚尺寸φ 620×760 | 75 | 950 | 3 | 380 | 300 |
GR-105-8 | 坩埚尺寸φ 720×900 | 105 | 950 | 3 | 380 | 500 |
GR-135-8 | 坩埚尺寸φ 750×1250 | 135 | 950 | 3 | 380 | 750 |
设备组成及结构简介
坩埚熔化炉由炉壳、炉衬、电热元件、炉盖、坩埚及电气控制等组成。
1．炉壳：
是一圆柱形体，采用型钢及钢板焊接而成，炉壳有炉体正常工作所需的刚度及强度，炉壳的一个侧墙面设有加热元件电��引出棒的座孔，并配有保护罩，炉壳体表面涂色按用户执行。
2．炉衬：
采用砖砌或者陶瓷纤维复合炉衬结构；炉膛圆周侧墙全部采用轻质耐火砖，使其构成一个整体炉衬；炉底采用轻质砖与重质砖混砌而成。
炉衬具有保温效果好，节能效果显著，结构强度好，炉体重量轻，使用寿命长等优点。
3．电热元件：

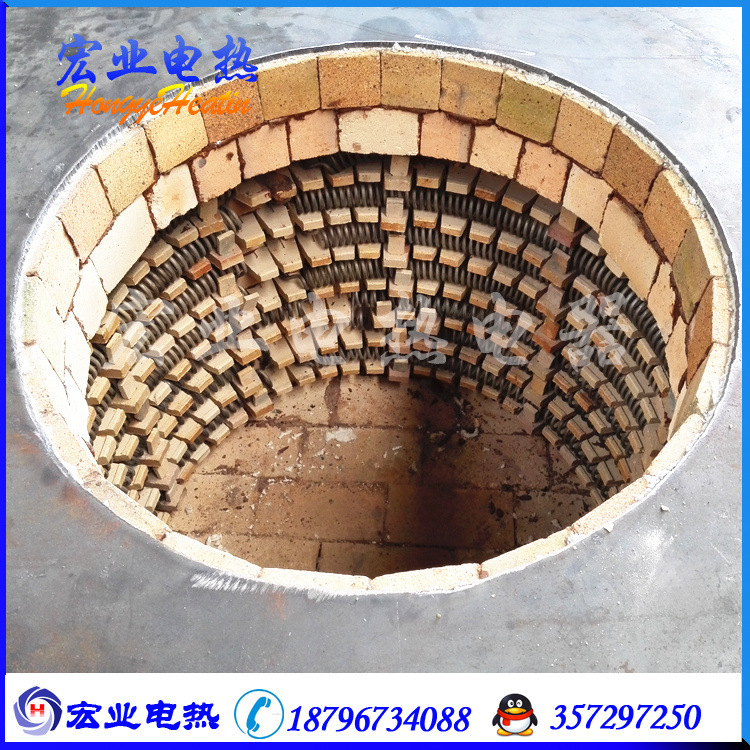

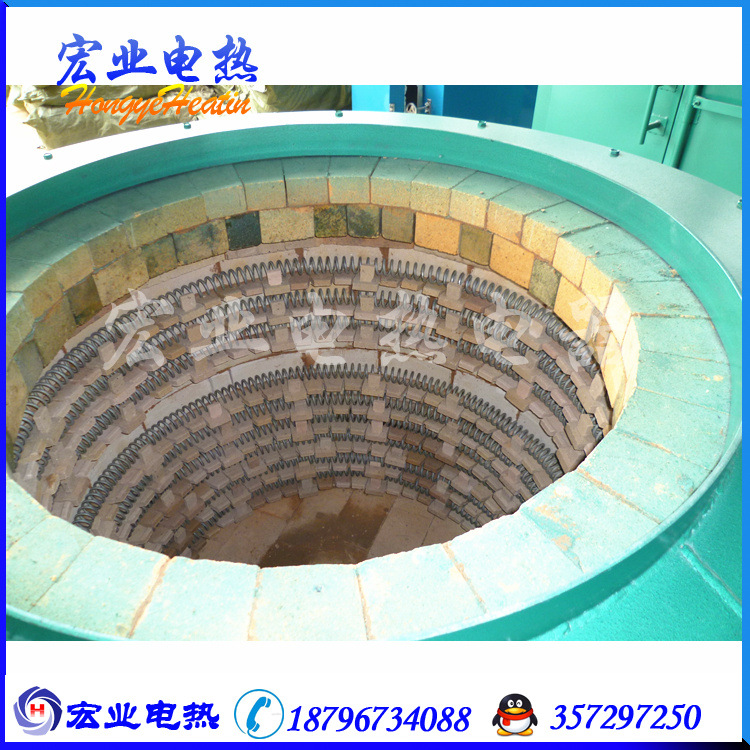

采用高温电阻丝。绕制成螺旋状，将绕好的电阻丝分层安置在搁丝砖内；电阻丝在炉内分1区布置，每区分3相；陶瓷纤维复合炉衬的采用高温电阻带加热，电阻带分层安装在纤维炉衬上。
4．坩埚
用户自备坩埚，可根据坩埚尺寸设计电炉炉膛尺寸。
5．炉盖
采用手动开启炉盖，炉盖一侧设有导拄,炉盖向上开启；
6．电气控制：
主回路控制采用大功率交流接触器或者可控硅，配1只智能温控表，共1区控制，对工作过程中的温度控制可实现功率的调整，并可有效的控制温度，对保持温度均匀性是非常有利的措施之一。
