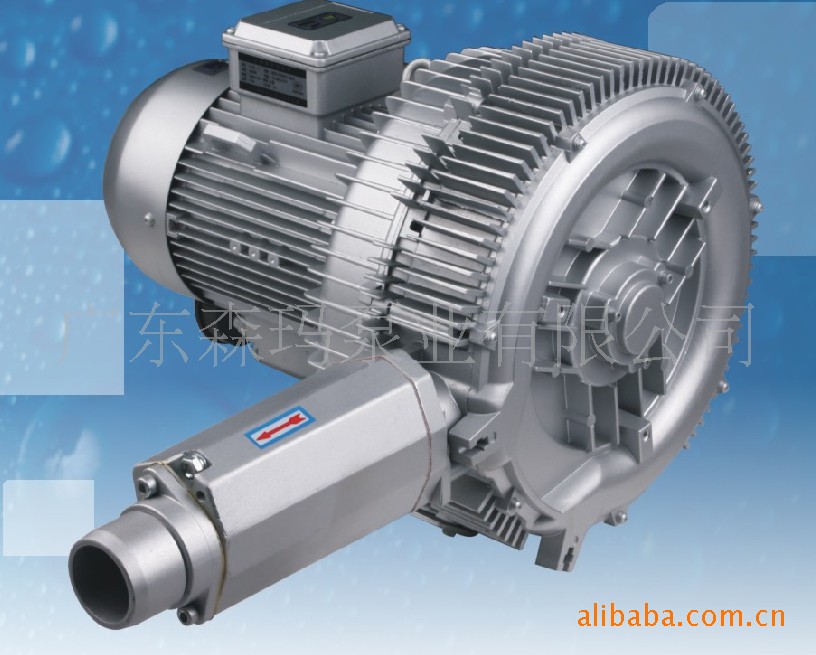

HG-7500-S 旋涡式气泵
【旋涡式空气泵（工业用泵）】
型号 HG-7500-S
额定功率 7500W
额定电源 380V/50Hz
最大风压 75kPa
最大风量 420M3/h
重量 100Kg
外形尺寸 594*830*468mm
旋涡气泵是一种吹吸两用的新型气源发生器，产品采用压铸成形,外形美观，压力高，价格合理。旋涡气泵的叶轮输由数十片叶片组成。它类似庞大的气输机的叶轮。当旋涡气泵旋转时，叶轮叶片中间的空气受到了离心力的作用，向叶轮的边缘运动，在那里空气进入泵体环形空腔，然后又返回叶轮，重新从叶片的起点以同样的方式进行循环。叶轮旋转所产生的循环气流，以极高的能量离开气泵以供使用（它所产生的压力是同转速同直径离心机的12-17倍） 旋涡气泵采用专用电机，结构紧凑、体积小、重量轻、噪音低不需要变速装置，送出的气源无水无油。
二、用途：
旋涡气泵被广泛应用于切纸机、卫生巾设备、燃烧降氧机、卷烟滤嘴成型机、电镀槽液搅拌、雾化干燥机、水处理爆气、丝网印刷机、激光照排机、自动上料机、液体、粉末灌装机、焊剂回收机、电影机械、干洗衣服、工业除尘、干瓶、气体传送、轴承清洗、干燥机、增氧机等行业。
（WORKING PRINCIPLE&DISTINCTIVE FEATURES）
The impeller vortex air pump is similar to that of the turbomachine.
When it is rotating,the air among the vanes flows along the edge of the vanges under the function of centrifugal force and enters into the annular caviity of the pump.
then returns to the impeller and flows along the initial route again.Therefore the circulataing air leaves the pump with high energy.
The vortex pump adopts special-purpose motor.It featuers compact structure,small size、light weight、low noise and no water and oii in the feeding air
高压鼓风机的使用注意事项
不管是哪个品牌的高压鼓风机，都需要进行两个方面的保护：一是压力，二是粉尘。
对于压力，经常使用的是释压阀，它是一个卸荷阀，当高压鼓风机的使用压力超过释压阀设定的压力之后，释压阀就会自动打开，把多余的压力释放掉，从而保护高压鼓风机。
对于粉尘，经常使用的是高瑞过滤器。它根据不同的使用现场，往往使用不同的过滤精度的过滤滤芯，不同的滤芯有不同的维护方法和使用寿命，在订货时就需要问清楚。
在一些特殊的场合，还需要进行特殊的保护：比如说在密封环境中使用时，要注意通风散热；当环境温度（进气温度比较高时），更要注意通风散热，或者选择允许进风温度较高的高压鼓风机（比如有一款高瑞高压鼓风机，允许进风温度可达70度）；
对于某些品牌高压鼓风机，可能还会有自己的使用建议，在购买之前，最好进行比较详细的了解。
风机噪声及其控制技术
风机噪声的频谱是复合谱，是叶片通过频率与宽带空气动力性噪声成分的迭加。叶片通过频率由下式确定：
fn=Nbn/60 赫
式中：
B-----叶片数
N-----通风机的转数，转/分
n-----谐音序数：n=1(基频)，n=2(第二谐音)
风机噪声的声级，不仅与其风机的结构形式有关，而且还同其工作状态(由全压和风量决定)有关。不同系列、不同型号的风机，其声级是不一样的。同一风机，在不同工况下，其声级也是不同的。风机工作在最高效率点时，声级往往取量低值。
为了更好表征风机的噪声性能，出现了比A级这个概念。比A声级是指通风机在单位流量(1米/分)和单位全压(1毫米水柱)下所产生的A声级。。同一风机在不同工况下的比A声级是不同的。在最高效率点上，比A声级取量低值。不同系列的风机在额定工况下的比A声级表征了该系列风机噪声级的高低和产品质量的优劣。所以目前国内外多采用比A声级作为风机噪声的限值指标。同一系列���同型号的风机，其比A声级大体相近。风机加工精度愈高，气动性能愈好，比A声级愈低。
一般来说，前向叶片离心风机，其比A声级低于2dBA；后向板型叶片离心通风机，低于30dBA机翼型叶片离心风机，低于25dBA；轴流通风机，低于38bBA。在不同工况下，通风机噪声的声级由下式确定：
LA=LSA+10LgQP dBA
式中:
La----风机进气口(或出气口)的A声级,dBA;
Lsa----风机进气口(或出气口)的比A声级,dBA;
Q----风量,米3/分;
P----风机全压,毫米水柱.
控制风机噪声的常用方法是在风机的进、出口处安装阻性消声器。对于有更高降噪要求的场合，可以采用消声隔声箱，并在机组与地基之间安置减震器。采取上述方法，一般可获得明显的降噪效果。
国内现已有许多噪声控制设备厂，可提供各类风机的消声噪器、消声隔声箱及减震器。风机的噪声问题，从技术上来讲，在我国基本上已可得到有效的控制，而且低噪声风机也已开始出现。
但是，对于有特殊要求的风机消声器，如要求防水、防潮、耐高温或防尘等，尚有许多研究工作值得开展。
风机的维护与故障原因
（一）风机维护工作制度
1.风机必须专人使用，专人维修。
2.风机不许带病运行。
3.定期清除风机内部的灰尘，特别是叶轮上的灰尘、污垢等杂质，以防止锈蚀和失衡。
4.风机维修必须强调首先断电停车。
5.对温度计及油标的灵敏性定期检查。
6.除每次拆修后应更换润滑油外，正常情况下3-6月更换一次润滑油。
（二）风机的主要故障及原因
1.轴承箱剧烈震动
①风机轴与电机轴不同心，联轴器装歪
② 机壳或进风口与叶轮摩擦
③ 基础的钢度不牢固
④叶轮铆钉松动或叶轮变形
⑤叶轮轴盘与轴松动，或联轴器螺栓松动
⑥机壳与支架、轴承箱与支架、轴承箱盖于座等联接螺栓松动
⑦风机进出气管道安装不良
⑧转子不平衡，引风机叶片磨损
2.轴承温升过高
①轴承箱剧烈震动
②润滑油脂质量不亮、变质、含有过多灰尘、粘沙、污垢等杂质
③轴承箱盖、座连接螺栓紧力过大或过小
④轴与滚动轴承安装歪斜，前后两轴承不同心
⑤滚动轴承损坏
3.电极电流过大或温升过高
①开车时进气管道闸门或节流阀未关严
②流量超过规定值
③风机输送气体的密度过大或有粘性物质
④电机输入电压过低或电源单相断电
⑤联轴器连接不正，皮圈过紧或间隙不匀
⑥受轴承箱剧烈震动的影响
